XW/SR226-5000SA玄武系列-低空安防雷达

无人机：≥5.0km（RCS=0.01m²） ≥25km（RCS=10m²）工作体制：相控阵体制（三坐标）/脉冲多普勒产品组成：由1个雷达阵面、1个机械转台和1个电源适配器组成应用领域：主要用于监狱、展会、基地等重点区域内微型/小型民用无人机的探测、警戒和目标指示，能够准确的给出目标的方位、距离、高度和速度等航迹信息。

所属分类：

产品描述
产品特点
产品指标

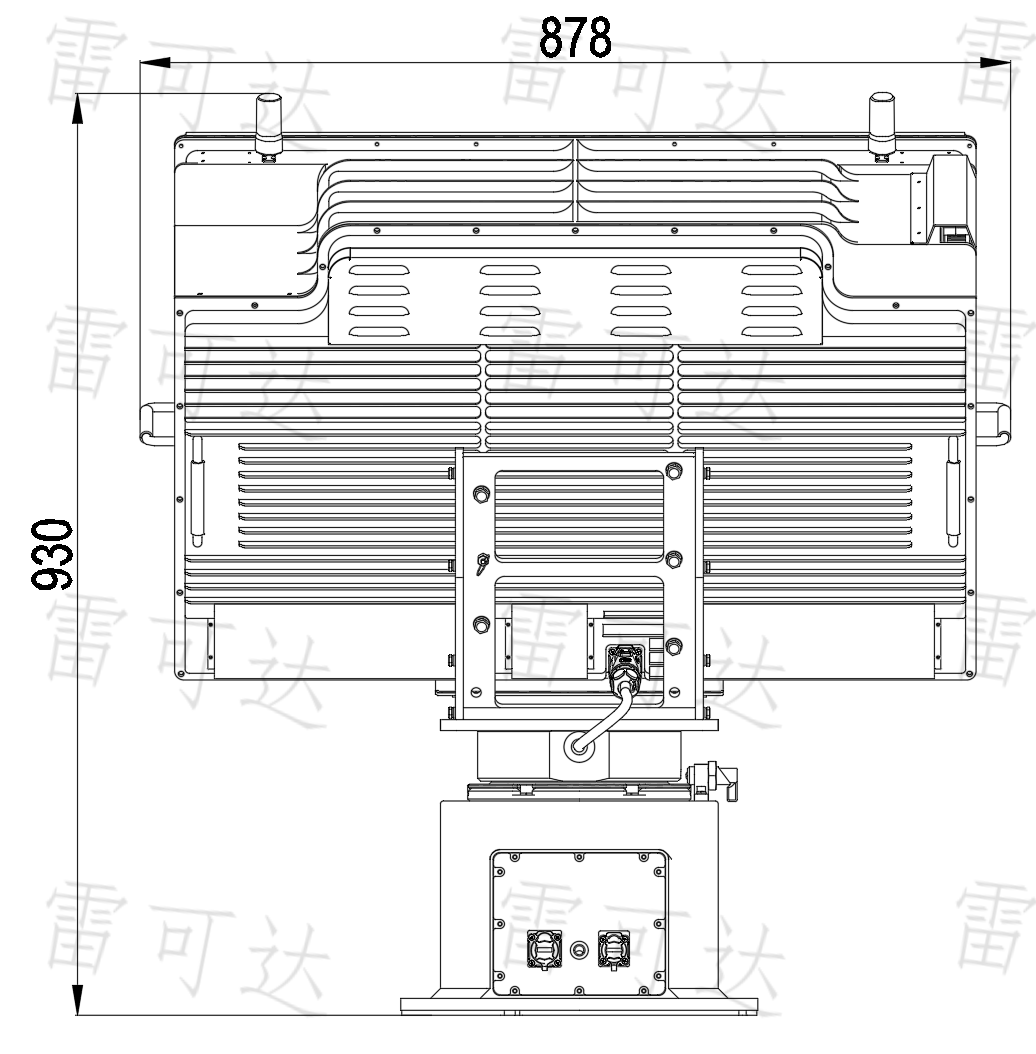

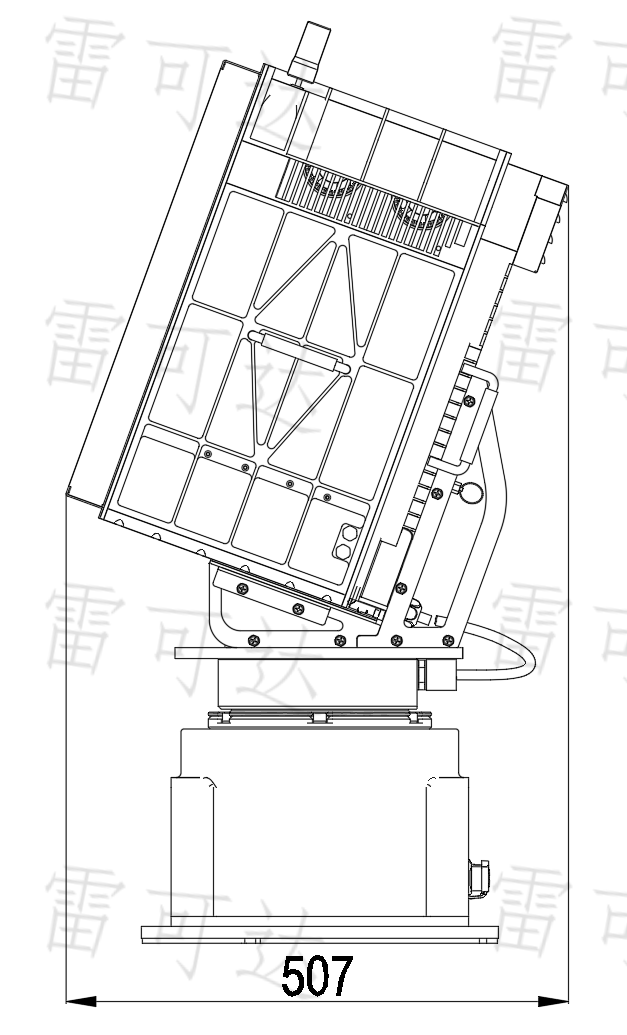

产品尺寸
探测距离

- 商品名称: XW/SR226-5000SA玄武系列-低空安防雷达
- 工作频段: S波段
- 无人机: 25.0km
- 工作体制: 相控阵体制（三坐标）/脉冲多普勒
- 工作频段: S波段
- 量程: ≥30km
- 有效探测威力: ≥5.0km（RCS=0.01㎡）；≥25km（RCS=10㎡）
- 方位覆盖: 360°
- 仰角覆盖: ≥40°
- 探测速度: 1.8km/h~108km/h
- 方位精度: ≤ 0.8°
- 俯仰精度: ≤ 1°
- 距离精度: ≤ 8m
- 数据率: ≥0.2Hz
- 数据接口: RJ45/1路百兆以太网
- 电源输入: ≤1500W(功耗) AC200~AC240
- 工作温度: -40℃～+55℃
- 重量: ≤100kg（整机）
无人机：≥5.0km（RCS=0.01m²） ≥25km（RCS=10m²）工作体制：相控阵体制（三坐标）/脉冲多普勒产品组成：由1个雷达阵面、1个机械转台和1个电源适配器组成应用领域：主要用于监狱、展会、基地等重点区域内微型/小型民用无人机的探测、警戒和目标指示，能够准确的给出目标的方位、距离、高度和速度等航迹信息。

XW/SR226-5000SA是一款先进的微型/小型民用无人机探测系统，适用于监狱、展会、基地等重点区域的安全防护。
它由雷达阵面、机械转台和电源适配器三个主要部分构成。
雷达阵面是该系统的核心，负责探测和跟踪无人机；
机械转台则确保雷达的灵活转动，实现全方位监测。
电源适配器提供稳定的电力供应，保障系统的持续运行。
该系统能够实时获取无人机的方位、距离、高度和速度等航迹信息，为警戒和目标指示提供准确数据，有效保障重点区域的安全。能够准确的给出目标的方位、距离、高度和速度等航迹信息。
扫描方式
水平和垂直方向均采用电子扫描，扫描速度快，覆盖范围广
波束控制能力
可在两个轴向领会调整波束指向，快速切换并形成多个独立波束，支持多任务并行
目标处理能力
可同时跟踪数百个目标，抗饱和攻击能力强，适用于高密度、高机动目标环境
抗干扰性能
通过自适应波束成型、旁瓣抑制等技术，抗干扰能力显著优于一维雷达
应用场景
现代防空系统：无人机探测适用于高密度、高机动目标环境，抗干扰能力显著

工作体制	相控阵体制（方位机扫+二维相扫）
工作模式	脉冲多普勒
工作频段	S波段
仪表量程	≥30km
最大探测距离	≥5.0km （RCS=0.01㎡）；探测距离≥25km （RCS=10㎡）
最小探测距离	≤200m
探测范围	方位覆盖：360° 方位电扫扫描范围≥120° 仰角覆盖：≥40° 俯仰电扫扫描范围≥60°
探测速度	1.0m/s～100m/s
测量精度	距离精度：≤ 8m 方位精度：≤ 0.8° 俯仰精度：≤ 1°
数据更新率	≥0.2Hz （天线转速：12rpm）
目标容量	≥200批
数据接口	RJ45， UDP协议百兆以太网
电源及功耗	功耗：≤1500W 工作电压：AC200V-AC240V
工作环境	工作温度：-40℃～+55℃；储存温度：-45℃～+65℃；
重量	≤100kg
注：工作环境试验参照《GJB150A-2009 军用装备实验室环境试验方法》相关部分执行。
