XW/SR226-7000XB

无人机：≥7.0km（RCS=0.01m²）工作体制：相控阵体制（方位机扫+俯仰相扫）产品组成：由2个雷达阵面、1个转台组成应用领域：主要用于边境、机场、基地等重点区域内低空飞行的无人机、飞行器的探测、警戒和目标指示，能够准确的给出目标的方位、距离、高度和速度等航迹信息。

所属分类：

产品描述
产品特点
产品指标
产品尺寸
探测距离

- 商品名称: XW/SR226-7000XB
- 工作频段: X波段
- 无人机: 7.0 km
- 工作体制: 相控阵体制（方位机扫+俯仰相扫）
- 工作频段: X波段
- 量程: ≥10.0km
- 方位覆盖: ≥360°
- 仰角覆盖: ≥40°
- 探测速度: 1.0m/s～75m/s
- 方位精度: ≤ 0.4°
- 俯仰精度: ≤ 0.5°
- 距离精度: ≤ 0.5m/s
- 数据率: ≥1Hz （天线转速：≥30rpm）
- 数据接口: RJ45， UDP协议百兆以太网
- 电源输入: ≤1000W（功耗）AC200V-AC240V
- 工作温度: -40℃～+55℃
- 重量: ≤135kg
无人机：≥7.0km（RCS=0.01m²）工作体制：相控阵体制（方位机扫+俯仰相扫）产品组成：由2个雷达阵面、1个转台组成应用领域：主要用于边境、机场、基地等重点区域内低空飞行的无人机、飞行器的探测、警戒和目标指示，能够准确的给出目标的方位、距离、高度和速度等航迹信息。

XW/SR226-7000XB是一款先进的微型/小型民用无人机探测系统，适用于边境、机场、基地等重点区域的安全防护。
它由2个雷达阵面、1个转台两个主要部分构成。
雷达阵面是该系统的核心，负责探测和跟踪无人机；
机械转台则确保雷达的灵活转动，实现全方位监测。
该系统能够实时获取无人机的方位、距离、高度和速度等航迹信息，为警戒和目标指示提供准确数据，有效保障重点区域的安全。能够准确的给出目标的方位、距离、高度和速度等航迹信息。
高实时高精度
实时跟踪，目标精度高，轨迹连续，数据更新率达≥1Hz （天线转速：≥30rpm）
环境适应力强
适应夜晚、雨雪、雾霾、扬尘等恶劣环境
相控阵体制
采用先进的有源相控阵体制，提升雷达探测效果，能输出目标三坐标信息
全方位探测
360°全方位探测，实时跟踪目标

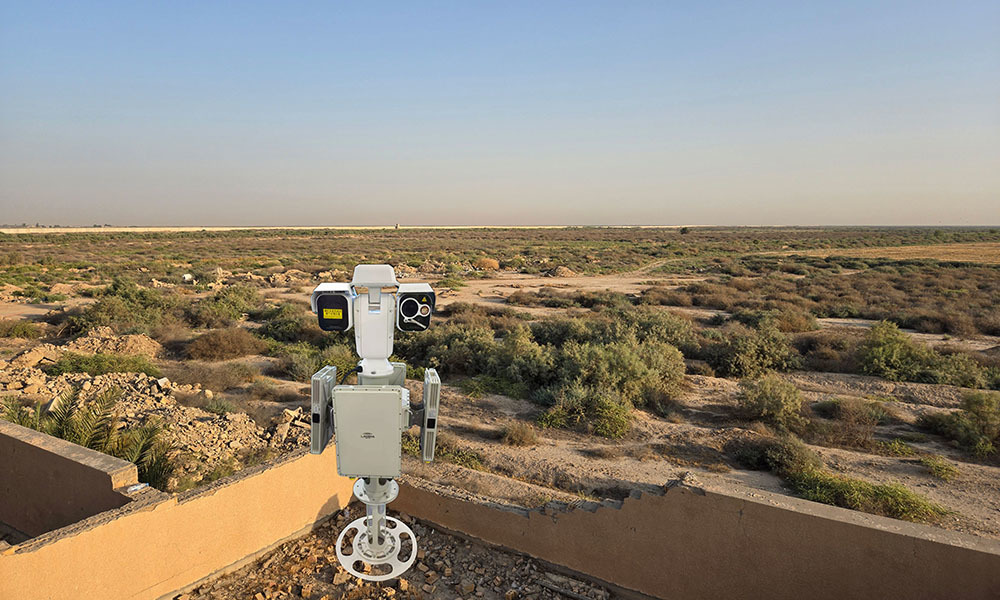

应用场景
适用于边境、机场、军事基地等重点区域内低空飞行的无人机、飞行器的探测、警戒和目标指示

工作体制	相控阵体制（方位机扫+俯仰相扫）
工作模式	脉冲多普勒
工作频段	X波段
仪表量程	≥10.0km
最大探测距离	≥7.0km （RCS=0.01㎡）；
最小探测距离	≤150m
探测范围	方位覆盖：≥360° 仰角覆盖：≥40°
探测速度	1.0m/s～75m/s
测量精度	距离精度：≤ 10m 方位精度：≤ 0.4° 俯仰精度：≤ 0.5° 速度精度：≤ 0.5m/s
数据更新率	≥1Hz （天线转速：≥30rpm）
目标容量	≥200批
数据接口	RJ45， UDP协议百兆以太网
电源及功耗	功耗：≤1000W 工作电压：AC200V-AC240V
工作环境	工作温度：-40℃～+55℃ 储存温度：-45℃～+65℃ 防尘防水等级：IP66
外形尺寸	820mm×360mm×H925mm
重量	≤135kg
注：工作环境试验参照《GJB150A-2009 军用装备实验室环境试验方法》相关部分执行。
